Призначення

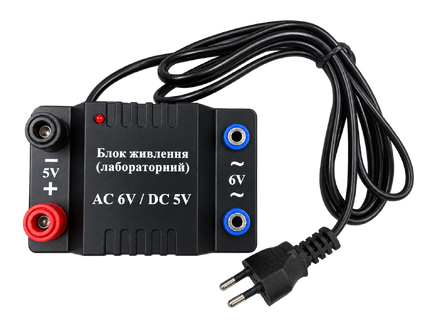

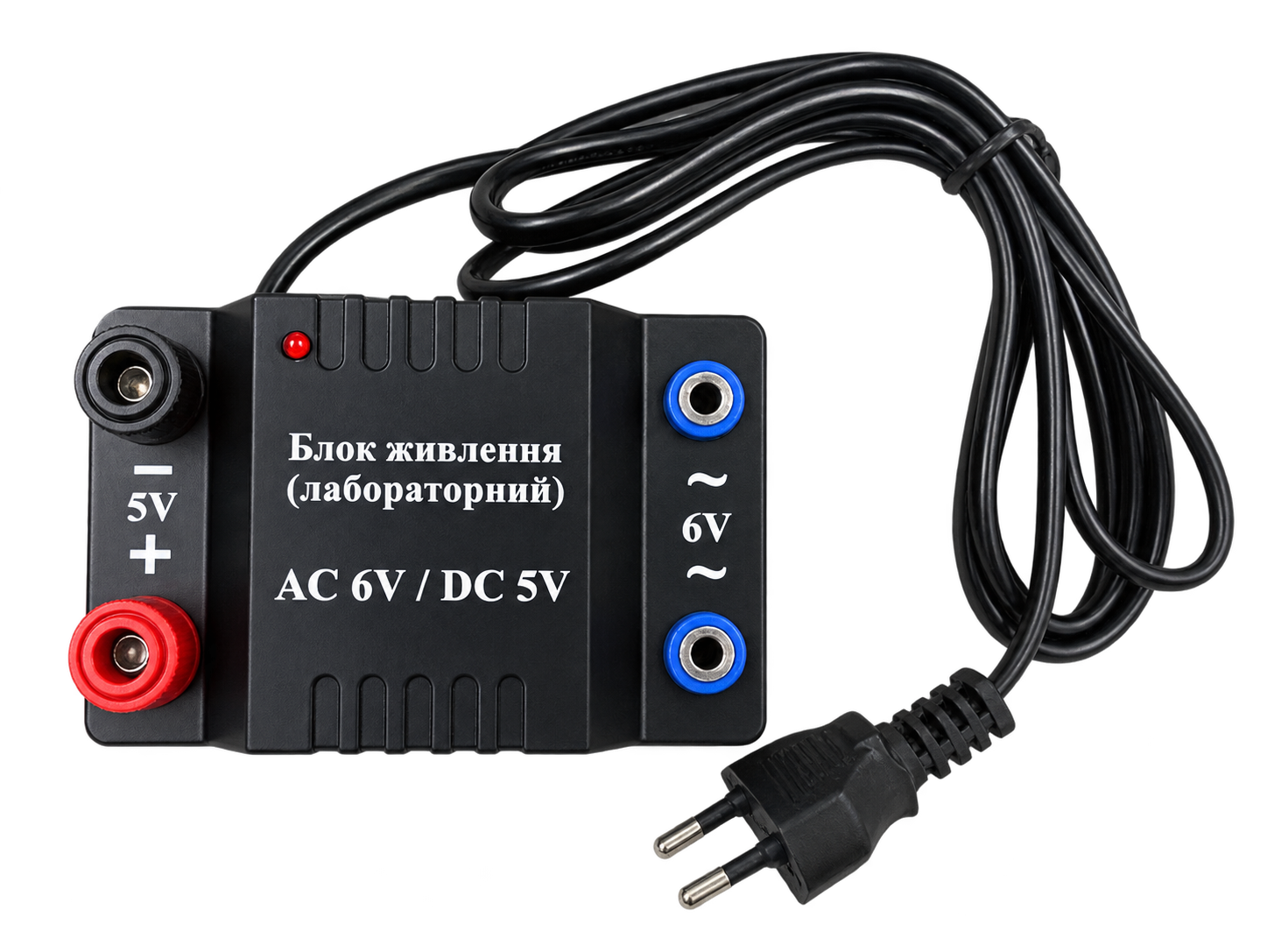

Блок живлення призначений для використання в навчальних закладах для забезпечення живлення електричних пристроїв постійним та змінним струмом.

Основні характеристики

Змінна вихідна напруга при зміні струму навантаження від 0 до 2 А не повинна відхилятися від номінального значення 6 В більше ніж на ±1,0 В. При зміні напруги мережі живлення в межах 36 В ±10% вихідна напруга 6 В змінюється відповідно.

При одночасному використанні виходів змінної та постійної напруги максимальний струм навантаження кожного каналу не повинен перевищувати 1 А.

Блок живлення обладнаний електронною системою захисту від короткого замикання та перевантаження. Про спрацьовування захисту сигналізує червоний світловий індикатор.

Пристрій призначений для безперервної роботи протягом 1 години. Повторне ввімкнення після завершення роботи допускається не раніше ніж через 15 хвилин.

Технічні характеристики

• Напруга живлення: 36 В ±10% змінного струму.
• Частота мережі: (50 ±1) Гц.
• Споживана потужність при номінальному навантаженні: не більше 25 ВА.

Вихідні параметри

• Змінна напруга: не стабілізована, 6 ±1,0 В.
• Постійна напруга: стабілізована, 5 ±0,1 В.
• Діапазон зміни струму постійної напруги: від 0 до номінального значення 2 А.

Умови експлуатації

Блок живлення призначений для експлуатації за таких умов:

• температура навколишнього середовища — від 10 °C до 35 °C;
• відносна вологість повітря — від 30% до 80%.

Комплект постачання

До комплекту входять:

• блок живлення — 1 шт.;
• паспорт — 1 прим.;
• з'єднувальний дріт — 2 шт.;
• футляр — 1 шт.

Додаткові характеристики

• Маса: 0,9 кг.
• Строк експлуатації: не менше 10 років.

Відповідає Концепції Нової української школи у загальноосвітніх навчальних закладах згідно наказу Міністерства освіти і науки України від №574/29.04.2020  "Про затвердження типового переліку засобів навчання та обладнання для навчальних кабінетів і STEM-лабораторій" та наказу №143/07.02.2020  "Про затвердження Типового переліку засобів навчання та обладнання для навчальних кабінетів початкової школи"
