Кожен канал осцилографа має своє меню, в якому можна його включити або виключити, активувати FFT, обрати режим AC/DC і дільник щупа. Регулювання розгортки по вертикалі здійснюється після натиску кнопки CTRL. Також є можливість включення до 12 параметрів для виводу на екран.

Функції:

• Lissajous для визначення амплітуди, частоти і фазового контрасту двох груп сигналу
• FFT для аналізу спектральних характеристик сигналу
• Roll для відображення режиму сканування
• Автоматичне вимірювання

• Аналогова смуга пропускання: 100 МГц
• Частота дискретизації: 1 ГВиб/с, 1Х = 5 МГц, 10Х = 100 МГц
• Глибина запису: 240 Кб
• Діапазон вимірювання напруги: ± 40 В (щуп x1); ± 400 В (щуп x10)
• Канали: AC, DC
• Вхідний опір: 1 МОм
• Коефіцієнт розгортки: 10 нс – 50 с
• Вертикальна розгортка: 50 мВ/див – 500 В/див
• Час наростання: <3 нс
• Вертикальне розширення: 8 біт
• Точність напруги: ± 2%
• Точність частоти: ± 0.01%
• Режим синхронізації: одиночний, нормальний, автоматичний
• Режим тригера: підйом/падіння
• Вимірювання: VPP, VP, Vmax, Vmin, Vavg, Vrms, Duty +, Duty-, Time +, Time-, Period
• Курсорні вимірювання: XY, тригер Y
• Пам’ять: 8 Гб з можливістю збереження у внутрішній пам’яті до 1000 форм сигналів і 1000 скріншотів
• Управління: сенсорний екран і жести
• Роздільна здатність РК-дисплея: 800х480
• Вбудований літієвий акумулятор 6000 мАг, 4 години безперервної роботи
• Матеріал: удароміцний пластик
• Розмір: 18 x 12 x 3.8 см
• Вага осцилографа: 590 г

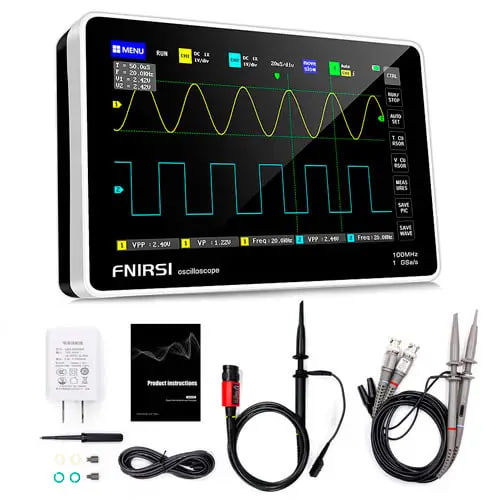

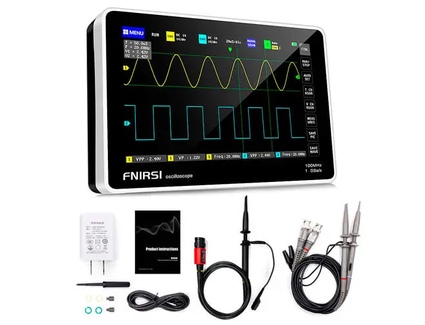

Комплектація: осцилограф FNIRSI-1013D, 2 щупа P100 з дільниками 1:10, кабель USB – Type-C довжиною 145 см, мережевий адаптер 5В 1А, викрутка, інструкція англійською мовою.

Відповідає Концепції Нової української школи у загальноосвітніх навчальних закладах згідно наказу Міністерства освіти і науки України від №574/29.04.2020  "Про затвердження типового переліку засобів навчання та обладнання для навчальних кабінетів і STEM-лабораторій" та наказу №143/07.02.2020  "Про затвердження Типового переліку засобів навчання та обладнання для навчальних кабінетів початкової школи"
